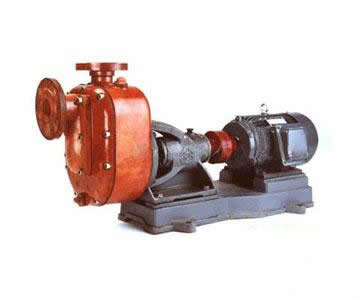

ZS型玻璃钢自吸泵

一、产品概述：
ZS型卧式玻璃钢自吸泵，接触介质的部件，采用聚乙烯醇缩丁醛改性酚醛玻璃纤维，经高温模压成形的酚醛玻璃钢制件。产品具有轻质、高强、不变形、耐温、耐腐蚀等优良性能。在防腐方面可部分替代含钼不锈钢，钛及钛合金等贵重金属。采用WB2型外装式F4波纹机械密封，密封可靠，使用时间长。

二、产品特点：
ZS型玻璃钢自吸泵，它具有结构紧凑、操作方便、运行平稳、维修方便、效率高、寿命长、并有较强的自吸能力1、等优点。管路中不需安装底阀，工作前只需保留泵体内储有定量引液即可，因此简化了管路系统，又改善了劳动条件。

三、产品用途：
主要用于石化、冶炼、染料、印染、农药、制药、稀土、化肥等行业，输送不含固体颗粒，不易结晶，温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质必不可少的理想设备

四、性能参数

型 号	流量Q(m3/h)	扬程H(m)	转速N（r/min）	效率%	吸程	电机功率(Kw)
ZS50-40-20	12.5	20	2900	48	5	3

五、外型尺寸表

型 号	D	D1	D2	D3	d	d1	b	L	L1	L2	L3	B	B1	B2	H	H1	H2
ZS50-40-20	50	40	125	110	18	18	32	889	165	360	420	360	250	320	465	210	350

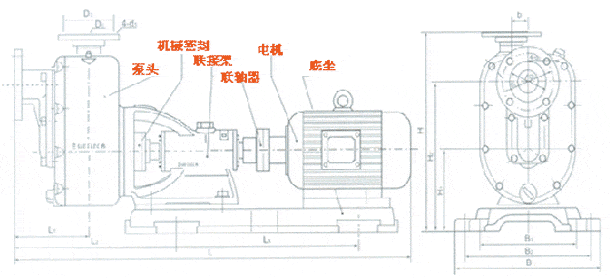

六、外型尺寸图
