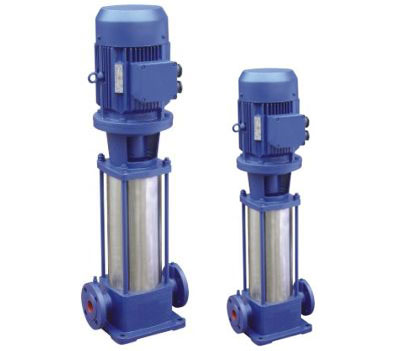

GDL立式多级管道离心泵

GDL型泵采用立式节段式外加不锈钢壳体结构，使得泵的进出口位于同一水平线上且口径相同，能象阀门一样安装于管路之中，它同时集中了多级泵之高压，立式泵之占地面积小及管道泵之安装方便的优点，同时由于采用了优秀的水力模型，所以还具有节能，运行平稳等优点，且轴封采用耐磨机械密封，无泄漏使用寿命长。为了能更好地满足用户的要求，本单位还开发了出水口位于上部的GDLB型，它除拥有GDL、GDLS的一切优点外，更为您更换机械密封等易损件提供了更加方便，快捷、省力的途径，使本型泵更无忧运行与维护。GDL型泵适用于高压运行系统中输送清水或物理化学性质的液体，如高层建筑给水、锅炉给水、消防系统等输送或管道增压之用。GDLF型泵采用整体不锈钢(ZG1Cr18Ni9Ti)材质制造，适用于化工、食品、酿造、制药、纺织等行业。根据用户的要求可定制不锈钢306或316L材质。

工作条件
a) 本型泵 可输送清水或物理化学性质类似于清水的液体；
b) 温度范围：-15℃~+120℃；
c) 工作压力：大压力2.5MPa，即系统压力=入口压力+闭阀工作时压力<2.5MPa；
d) 周围环境的温度应低于40℃，相对湿度不超过95%；
e) 输送含腐蚀性介质及热液体时，请于订货时提出，以便采用特殊材质满足使用要求。

型号	流量(m 3 /h)	扬程(m)	吸程(m)	电机功率(kw)
25GDL2-12*3	2	36	7.5	1.1
25GDL2-12*4	2	48	7.5	1.1
25GDL2-12*5	2	60	7.5	1.5
25GDL2-12*6	2	72	7.5	1.5
25GDL2-12*7	2	84	7.5	2.2
25GDL2-12*8	2	96	7.5	2.2
25GDL2-12*9	2	108	7.5	2.2
25GDL2-12*10	2	120	7.5	3
25GDL2-12*11	2	132	7.5	3
25GDL2-12*12	4	144	7.5	3
25GDL4-11*3	4	33	7.5	1.1
25GDL4-11*4	4	44	7.5	1.5
25GDL4-11*5	4	55	7.5	2.2
25GDL4-11*6	4	66	7.5	2.2
25GDL4-11*7	4	77	7.5	3
25GDL4-11*8	4	88	7.5	3
25GDL4-11*9	4	99	7.5	3
25GDL4-11*10	4	110	7.5	4
25GDL4-11*11	4	121	7.5	4
25GDL4-11*12	4	132	7.5	4
40GDL6-12*3	6	36	7.5	1.5
40GDL6-12*4	6	48	7.5	2.2
40GDL6-12*5	6	60	7.5	2.2
40GDL6-12*6	6	72	7.5	3
40GDL6-12*7	6	84	7.5	3
40GDL6-12*8	6	96	7.5	4
40GDL6-12*9	6	108	7.5	4
40GDL6-12*10	6	120	7.5	4
40GDL6-12*11	6	132	7.5	5.5
40GDL6-12*12	6	144	7.5	5.5
50GDL12-15*2	12	30	7	2.2
50GDL12-15*3	12	45	7	3
50GDL12-15*4	12	60	7	4
50GDL12-15*5	12	75	7	5.5
50GDL12-15*6	12	90	7	5.5
50GDL12-15*7	12	105	7	7.5
50GDL12-15*8	12	120	7	7.5
50GDL12-15*9	12	135	7	11
50GDL12-15*10	12	150	7	11
50GDL18-15*2	18	30	7	3
50GDL18-15*3	18	45	7	4
50GDL18-15*4	18	60	7	5.5
50GDL18-15*5	18	75	7	7.5
50GDL18-15*6	18	90	7	7.5
50GDL18-15*7	18	105	7	11
50GDL18-15*8	18	120	7	11
50GDL18-15*9	18	135	7	15
50GDL18-15*10	18	150	7	15
65GDL24-12*2	24	24	6	3
65GDL24-12*3	24	36	6	4
65GDL24-12*4	24	48	6	5.5
65GDL24-12*5	24	60	6	7.5
65GDL24-12*6	24	72	6	7.5
65GDL24-12*7	24	84	6	11
65GDL24-12*8	24	96	6	11
65GDL24-12*9	24	108	6	15
65GDL24-12*10	24	120	6	15
80GDL36-12*2	36	24	5.5	4
80GDL36-12*3	36	36	5.5	5.5
80GDL36-12*4	36	48	5.5	7.5
80GDL36-12*5	36	60	5.5	11
80GDL36-12*6	36	72	5.5	11
80GDL36-12*7	36	84	5.5	15
80GDL36-12*8	36	96	5.5	15
80GDL36-12*9	36	108	5.5	18.5
