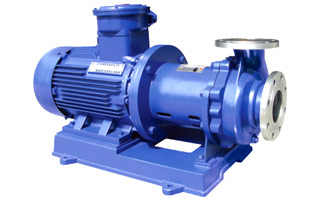

CQB型磁力泵

CQB型磁力泵一、CQB磁力泵产品概述

CQB磁力驱动离心泵(简称磁力泵),通常由电动机,磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力,完全无泄漏,当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过问隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵轴的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而完全无泄漏。CQB系列磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵,其技术经济指标与国外同类产品八十年代末的水平相当。CQB系列磁力泵型式及基本参数符合JB/T 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。

二、产品特点:
CQB型磁力驱动离心泵过流部份采用全不锈钢材料,对有机酸,有机化合物,碱,中性溶液和种气体都有良好的耐蚀性,双螺旋糟碳石墨轴承和硬质合金轴套的磨,具有较强的耐磨性,保证了产品的寿命,是无泄漏输送腐蚀性介质的理想泵.


三、产品用途:
CQB型磁力驱动离心泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业,是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送吸入压力不大于0.2MPa,大工作压力1.6MPa,温度不超过100℃,密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含硬颗粒和纤维的液体。

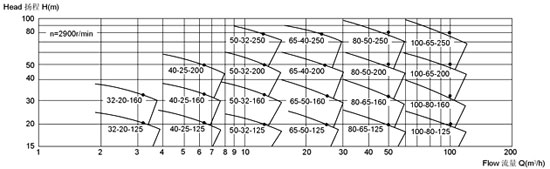

四、型谱图

cqb

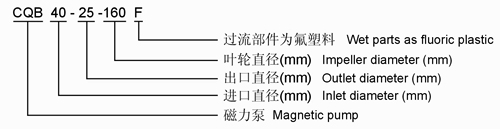

型号意义

cqf




性能参数
型 号 口径 (mm) 流量 (m 3 /h) 扬程(m) 电机功率 (kW) 电 压(V) 材 质
进口 出口
CQB32-20-125 32 20 3.2 20 1.1 380

CQB32-20-160 32 20 3.2 32 1.5 380
CQB40-25-125 40 25 6.3 20 2.2 380
CQB40-25-160 40 25 6.3 32 3 380
CQB40-25-200 40 25 6.3 50 5.5 380
CQB50-32-125 50 32 12.5 20 3 380
CQB50-32-160 50 32 12.5 32 4 380
CQB50-32-200 50 32 12.5 50 7.5 380
CQB50-32-250 50 32 12.5 80 18.5 380
CQB65-50-125 65 50 25 20 4 380
CQB65-50-160 65 50 25 32 7.5 380
CQB65-40-200 65 40 25 50 15 380
CQB65-40-250 65 40 25 80 18.5 380
CQB80-65-125 80 65 50 20 7.5 380
CQB80-65-160 80 65 50 32 15 380
CQB80-50-200 80 50 50 50 18.5 380
CQB80-50-250 80 50 50 80 37 380
CQB100-80-125 100 80 100 20 15 380
CQB100-80-160 100 80 100 32 18.5 380
CQB100-65-200 100 65 100 50 37 380
CQB100-65-250 100 65 100 80 55 380
注 : 每个型号都可配防爆电机

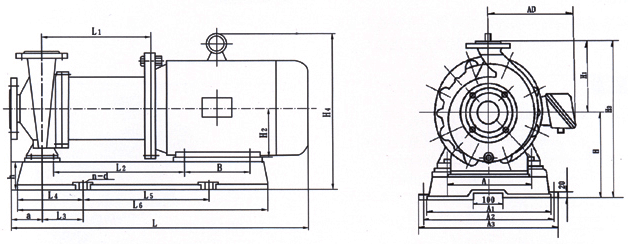

安装尺寸




型号 A AD B L L1 H1 H2 a A1 A2 A3 H H3 H4 L2 L3 L4 L5 L6 h n-d
CQB32-20-125 125 150 100 458 133 120 90 65
CQB32-20-160 140 155 100 483 143 160 90 65
CQB40-25-105 125 150 100 458 133 120 90 65
CQB40-25-125 140 155 125 508 143 160 112 65
CQB40-25-160 160 180 140 706 230 160 112 80 300 330 360 197 357 342 263 40 120 320 560 75 4-ф17
CQB40-25-200 261 210 140 821 275 160 132 80 350 380 410 232 392 415 329 87 160 325 645 50 4-ф22
CQB50-40-85 125 150 100 458 133 120 90 80
CQB50-32-105 140 155 125 508 143 160 112 80
CQB50-32-125 160 180 140 706 234 160 112 80 300 330 360 197 337 342 263 40 120 320 560 75 4-ф17
CQB50-32-160 190 190 140 800 290 160 112 80 300 330 360 217 377 370 344 43 120 415 655 100 4-ф17
CQB50-32-200 216 210 140 817 282 180 132 80 350 380 410 245 425 428 325 43 120 465 705 80 4-ф22
CQB50-32-250 254 255 210 987 337 225 160 100 380 410 440 300 525 525 397 55 150 550 850 80 4-ф22
CQB65-50-125 216 210 140 836 290 160 132 80 350 380 410 197 337 350 344 40 120 410 650 75 4-ф17
CQB65-50-160 216 210 140 836 290 160 132 80 350 380 410 217 377 400 344 40 120 410 650 75 4-ф17
CQB65-40-200 254 255 210 962 324 180 160 100 380 410 440 260 440 485 372 54 150 565 865 110 4-ф22
CQB65-40-250 279 285 241 1032 324 225 180 100 380 410 440 300 525 550 385 54 150 565 865 110 4-ф22
CQB80-65-125 216 210 140 817 282 160 132 81 350 380 410 217 377 457 325 43 120 465 705 80 4-ф17
CQB80-65-160 254 255 210 1013 350 180 160 100 380 410 440 260 440 485 423 98 210 395 815 90 4-ф22
CQB80-50-200 254 255 254 1086 380 200 160 100 380 410 440 260 460 485 451 50 210 450 870 90 4-ф22
CQB80-50-250 318 310 305 1251 390 225 200 125 470 500 530 320 545 595 476 127 210 490 910 110 4-ф22
CQB100-80-125 254 255 210 958 308 180 160 100 380 410 440 260 440 485 368 127 210 400 820 80 4-ф17
CQB100-80-160 254 255 254 1003 308 200 160 100 380 410 440 280 480 505 368 127 210 400 820 80 4-ф22
CQB100-65-200 318 310 305 1262 412 225 180 100 470 500 530 320 545 595 512 141 250 560 1060 130 4-ф28
CQB100-65-250 318 310 305 1290 412 250 200 125 470 500 530 340 590 645 512 141 250 560 1060 130 4-ф28



CQB型磁力驱动泵安装和使用

1、CQB型磁力驱动泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。
2、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底 阀。
3、CQB型磁力驱动泵使用前应进行检查,电机风叶转动要灵活,无卡住无异常声响,各紧固件要紧固。
4、检查电机旋转方向是否与磁力泵转向标记一致。
5、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
6、CQB型磁力驱动泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。

CQB型磁力驱动泵使用注意事项
1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以禁止空动转,同时避免在工作中途停电后再启动 时所造成时空载运转。
2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3、CQB型磁力驱动泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内(详见附表)。工程塑料泵的使用温度<60℃,金属泵的使用 温 度<100℃,输送吸入 压力不大于0.2mpa,大工作压力1.6mpa、密度不大于1600kg/m3,粒度不大于30 × 10-6m2/s的不含硬颗粒和纤维的液体。
5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
6、磁力驱动泵运行100小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。
7、CQB型磁力驱动泵泵内外磁性联轴器采用高性能永磁材料,可能对下列器件产生潜在危害,请将下列器件与本系列泵 保持距离。如:心脏起博器,信用卡及其它磁卡、计算器、计算机磁盘、手表等。


故障形式  产生原因  排除方法
泵不出水   a、水泵反转   改变电机接线
 b、进水管道漏气   杜绝漏气
 c、泵腔蓄水太少   增加蓄水量
 d、电压太高,启动时联轴器打滑   调正电压
 e、吸程太高   降低砂安装位置
 f、阀门没有打开     校正或更改阀门
流量不足   a、吸入管径太小或淤塞   调换进水管
 b、叶轮流道阻塞   清洗叶轮
 c、扬程过高   开大出水阀
 d、转速不够   恢复额定转速
扬程过低   a、流量过大   关小出水阀
 b、转速太低   恢复额定转速
噪音太大   a、轴严重磨损   更换泵轴
 b、轴套严重磨损   更换轴套
 c、驱动磁钢杯与隔离套接触   拆除泵头重新组装
 d、密封环与叶轮研磨   更换止推环、密封环
漏液   密封圈损坏   更换o型密封圈
