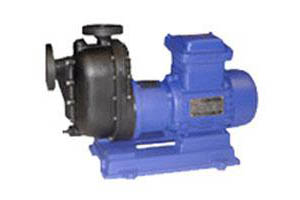

ZCQF型自吸磁力驱动泵
一、磁力泵产品概述
ZCQF型自吸磁力驱动泵（简称磁力自吸泵）是将永磁联轴器的工作原理用于离心泵的新产品，设计合理，工艺，具有全密封，无泄漏，耐腐蚀的特点。
二、磁力泵产品特点
1、磁力自吸泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵的机械密封无法避免的跑，冒，滴之蔽病，磁力泵选用耐腐蚀，高强度的增强聚丙稀、四氟合金、氮化硅，碳石墨，钢玉陶磁，作为制造材料，并采用不锈钢的连接架，为客户解决了老为环境空气腐蚀而经常更换联接架而烦恼。
2、即有CQF型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，具备了自吸性能好，自吸 时间短，效率高，并能在无液的情况下而空载运转，自吸高度4米，因此它具有良好的抗腐蚀性能，并可以使输送介质免受污染。
三、磁力泵产品用途
磁力泵结构紧凑，外型美观，体积小，躁声低，运行可靠，使用维修方便。可广泛用于化工，制药，石油，电镀，食品，电影照相洗印，科研机构，国防工业等单位抽送酸，碱液，油类稀有贵重液，毒液，挥发性液体，以及循环水设备配套，过率机配套。特别是易漏，易燃，易爆液体的抽送，防爆电动机选用此泵则更为理想。
工作原理：本泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气排净，使泵内形成一定的真空度，达到自吸的作用。

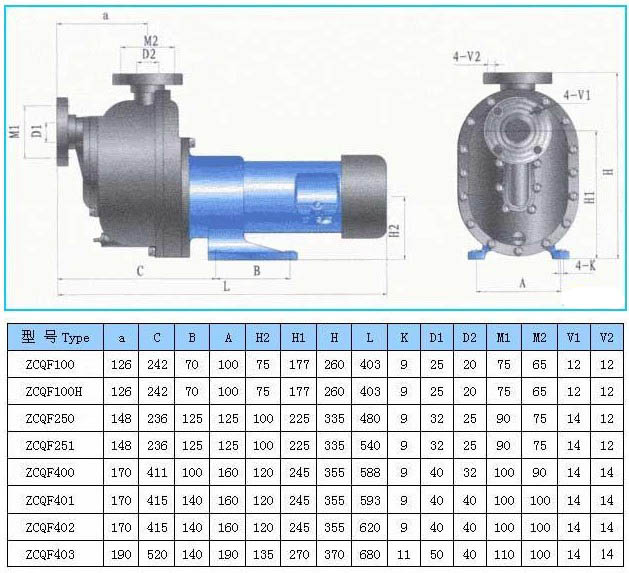

结构图
|
故障现象 |
原 因 分 析 |
排 除 方 法 |
|
泵不出水 |
1、 水泵反转 |
1、 调整电机旋转方向 |
|
2、 进水管漏气 |
2、 杜绝漏气 |
|
|
3、 泵腔储水不足 |
3、 增加储水量 |
|
|
4、 电压太高、启动时联轴器打滑 |
4、 调整电压 |
|
|
5、 吸程太高 |
5、 降低泵安装位置 |
|
|
6、没有灌水或泵内不足 |
6、 放净空气、灌满水 |
|
|
7、叶轮受阻不转 |
7、请先叶轮、泵壳、隔离套 |
|
|
8、底阀堵死或锈死 |
8、清洗杜塞物和修理底阀 |
|
|
流量不足 |
1、 吸入管径大小或堵塞 |
1、 调换或清洗进水管 |
|
2、 叶轮流道阻塞 |
2、 清洗叶轮 |
|
|
3、 扬程过高 |
3、 开大出水阀 |
|
|
4、 转速不够、 |
4、 恢复额定转速 |
|
|
5、叶轮磨损或腐蚀严重 |
5、更换叶轮 |
|
|
6、扬程过高或吸程过高额定 |
6、降低扬程、降低泵的安装位置 |
|
|
7、吸入管路空气漏进 |
7、拒绝漏气 |
|
|
8、密封环严重磨损 |
8、更换密封环 |
|
|
扬程过低 |
1、 流量过大 |
1、 关小出水阀 |
|
2、 转速太低 |
2、 恢复额定转速 |
|
|
澡音太大 |
1、 泵轴严重磨损 |
1、 更换泵轴 |
|
2、 轴承严重磨损 |
2、 更换轴承 |
|
|
3、 外磁钢或内磁钢与隔离套接触 |
3、 拆除泵头重新组装 |
|
|
4、 密封环与叶轮研磨 |
4、 更换止推环、密封环 |
|
|
5、 泵没有固定好 |
5、 重新固定好 |
|
|
漏液 |
1、 Ｏ型密封圈损坏 |
1、 更换Ｏ型密封圈 |
