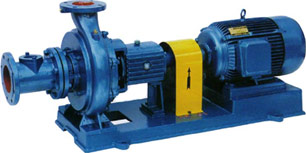

XWJ新型无阻塞纸浆泵

XWJ新型无阻塞纸浆泵XWJ型无堵塞纸浆泵,经实际使用,具有高效、无或少泄露、抗堵塞性好、运行平稳、可靠性高、结构紧凑等特点。主要体现在以下几个方面;采用半开或全开式叶轮、耐磨板与叶轮前侧间隙可调、轴封主要采用机械密封并选用高精度轴承(D级精度)及优质轴材料等

XWJ型纸浆泵可广泛适用于轻工、造纸行业中温度低于110℃,浓度低于6%浆料的输送,同时也可用于工业和城市给水、排水等场合。

1、 XWJ型纸浆泵为单级单吸悬臂式结构,主要由泵体、叶轮、泵盖、耐磨板及悬臂架部件组成;
2、 从电机端看,电机为顺时针方向旋转,且泵为轴向吸入,径向(中间)排出;
3、 泵为后开门结构,维修时可不必拆卸进出管路;
4、 泵轴由两个高精度滚动轴承支承,采用稀油润滑(20#机油);
5、 辆封采用机械密封或填料两种型式;
6、 耐磨板与叶轮前侧间隙可通过调节螺杆进行调节,以保持叶轮连续运行的高效性;
7、 泵和电机由柱销联轴器直联传动。

泵  型  号 流  量 (m3/h) 扬  程 (m) 转  速 (r/min) 配套电机型号
及功率(Kw)
80XWJ25-12.5   25 12.5 1450 Y100L1-4/2.2
A 20 10 Y90L-4/1.5
80XWJ25-20   25 20 1450 Y100L2-4/3
A 20 16 Y100L1-4/2.2
100XWJ50-20   50 20 1450 Y132S-4/5.5
A 45 18 Y112M-4/4
B 40 16 Y112M-4/4
100XWJ50-32   50 32 1450 Y160M-4/11
A 40 26 Y132S-4/5.5
125XWJ100-20   100 20 1450 Y160M-4/11
A 90 18 Y132M-4/7.5
B 80 16 Y132M-4/7.5
125XWJ100-32   100 32 1450 Y160L-4/15
A 90 28 Y160M-4/11
B 80 26 Y160M-4/11
150XWJ200-20   200 20 1450 Y180M-4/18.5
A 180 18 Y160L-4/15
B 160 16 Y160M-4/11
150XWJ200-32   200 32 1450 Y200L-4/30
A 187 28 Y180L-4/22
B 170 24 Y180M-4/18.5
200XWJ400-20   400 20 1450 Y225S-4/37
A 380 18 Y200L-4/30
B 340 15 Y180L-4/22
200XWJ400-32   400 32 1450 Y250M-4/55
A 375 28 Y225M-4/45
B 340 24 Y225S-4/37
