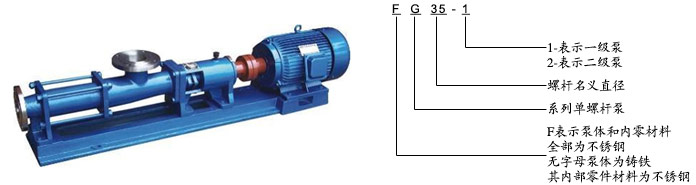

G型单螺杆泵




●单螺杆泵是按回转齿合容积式原理工作的新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
●由于该部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6Mpa扬程60m(清水),自吸高度一般在3m以上。
●因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特性。其流量与转速成正比。
● 转动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。
这种泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构间单,便于装拆。

型号 转速
(R/MIN)
流量
(M3/H)
压力
(MPa)
电机
(kW)
扬程
(m)
进口
(mm)
出口
(mm)
允许颗粒直径
(mm)
允许纤维直径
(mm)
G20-1 960 0.8 0.6 0.75 60 25 25 1.5 25
G25-1 960 2 0.6 1.5 60 32 25 2 30
G25-2 960 2 1.2 2.2 120 32 25 2 30
G30-1 960 5 0.6 2.2 60 50 40 2.5 35
G30-2 960 5 1.2 3 120 50 40 2.5 35
G35-1 960 8 0.6 3 60 65 50 3 40
G35-2 960 8 1.2 4 120 65 50 3 40
G40-1 960 12 0.6 4 60 80 65 3.8 45
G40-2 960 12 1.2 5.5 120 80 65 3.8 45
G50-1 960 20 0.6 5.5 60 100 80 5 50
G50-2 960 20 1.2 7.5 120 100 850 5 50
G60-1 960 30 0.6 11 60 125 100 6 60
G60-2 960 30 1.2 15 120 125 100 6 60
G70-1 720 45 0.6 11 60 150 125 8 70
G70-2 720 45 1.2 18.5 120 150 125 8 70
G85-1 720 65 0.6 15 60 150 150 10 80
G105-1 500 100 0.6 22 60 200 200 15 110
G135-1 400 150 0.6 37 60 250 250 20 150
