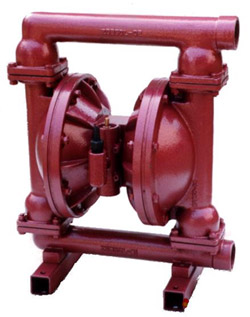

QBY系列气动隔膜泵

气动隔膜泵产品概述
QBY系列气动隔膜泵是一种新型输送机械，是采用空气压缩机压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。本厂目前已形成系列化生　产，共有八种规格直径：￠10mm(3/8")、￠15mm(1/2")、￠25mm(1")、￠40mm( 1 1/2")、￠50mm(2")、￠65mm( 2 1/2")、￠80mm(3")、￠100mm(4")。该泵自投产以来，已被国内多家石油、化工、电子、陶瓷、纺织、油漆、制药机械系统单位采用，安置在种特殊场合，用来抽送各种常规泵不能抽吸的介质.

QBY气动泵工作原理： 　　
在隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜，联杆将两块隔膜结成一体，压缩空气从泵的进气接头进入配气阀后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

铸铁隔膜泵优势：1，加厚泵体更耐磨，是输送污水的优选择。2，浓硫酸输送好的隔膜泵产品。

铸铁隔膜泵主要用途
1、泵吸油漆、树胶、颜料。
2、粘合剂和胶水、全部种类可用泵吸取。
3、各种瓦、瓷、砖器及陶器釉浆。
4、油井钻好后，用泵吸沉积物及灌浆。
5、泵吸各种乳剂和填料。
6、泵吸各种污水。
7、用泵为油轮，驳船清仓吸取仓内污水。
8、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
9、各种橡胶浆。

性能参数

注:★－有     ∕－无

1 进气口 2 配气阀体 3 配气阀 4 圆球 5 球座 6 隔膜 7 连杆 8 连杆铜套 9 中间支架 10 泵进口 11 排气口

隔膜泵（安装尺寸）



QBY系列气动隔膜泵（安装方式）

将液体从A容器抽送到B容器可用此法。

将泵浸在液体中，可代替潜水泵使用，压缩空气另用软管引出。

高粘稠液体可采用此种方法将液位提高，使液料容易抽出。

使用注意事项

气动隔膜泵应用实例
