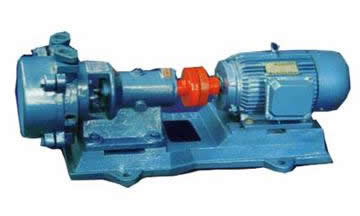

SZB水环真空泵


产品概述

             SZB型真空泵是悬壁式水环真空泵，可供抽吸空气或其它无腐蚀性，不溶于水，不含固体颗粒的气体，低吸入压力为-0.086MPa。被广泛用于机械、石油、化工、制药、食品等工业及其它领域，适合做大型水泵引水用。

SZB水环式真空泵（性能参数）:
型 号 排气量Q 毫米汞柱（mmHG） 大真空度 转数r/min 电机功率（kw） 口径 泵重（KG）
m3/h L/S
进 出
SZB-4 19.8 5.5 440 80% 1450 1.5 ZG1″ ZG1″ 42
14.4 4 520
7.2 2 600
0 0 650
SZB-8 38.2 10.6 440 80% 1450 2.2 ZG1″ ZG1″ 45
28.8 8 520
14.4 4 600
0 0 650
:

注：
 1、真空度从40%到90%或压力从0.05MPa到0.15MPa的吸排气量随着供水量的大小 ，叶轮与侧盖的间隙大小而变化，叶轮与侧盖的间隙大小而变化，特别是流量较小时，如果调整不准确更容易引起偏小
 2、表内数值是在下列条件下得出：①水温15℃； ②空气20℃； ③气体相对温度70%；④大气压力0.1013MPa
 3、表内性能偏差不超过5%

SZB水环式真空泵（安装尺寸）:

安装说明

设备须根据图三进行安装
1.真空泵用来作水泵引水用时，其安装位置与水泵之间距离要宽敞一些，以便水泵和真空泵检修时方便。
2.真空泵的吸气管道不可有漏气现象。其地基尺寸以安装图或以实物测量进行施式。
3.真空泵轴与电机轴须保持水平，不允许有不同心的现象（详见图四）。基础必须结实可靠。灌入水泥后，干至48小时，重新检查安装是否有变化，然后将底脚螺栓拧紧，不可有松动现象。
4.如须安装汽水分离器时可参看图五。
维护说明
      1、真空泵启动前，须检査电机旋转方向是否与泵的旋转方向相符。启动真空泵后，检査填料压紧程度是否适当(填料不宜过紧，正常压紧填料能使泵中的水成滴的向外漏出)轴承运转、润滑是否正常。
       2、真空泵启动后，从泵上的冷却管(安在泵体侧面的螺丝孔）（16)灌入冷却水，有汽水分离器者可从汽水分离器注入。供水量大小对泵的真空泵、抽气量以及功率消耗均有影响，因此供水管的尺寸应严格控制在规定范围内，使压力在.Mpa左右为宜，因此在供水管路上应装有阀门来调节供水量度大小。
      3、真空泵正常运转时，须检査是否有振动，细听泵内是否有杂声、并测定填料函和轴承温度(正常轴承温度不得比环境温度高出35℃但工作温度不得超过70℃)如果温度超高应立即停车检查原因。
      4、真空泵作为水泵引水用时，其运转期间将水泵内的空气全部吸出，直到将水泵内吸出水来以后，即开动水泵， 待水泵正常工作后将真空泵停车，并将吸气管路的阀门关闭。
      5、真空泵停车须按下列顺序。
1）关闭进气管路上闸阀。
2）关闭供水管路上的闸阀，停水后不宜立即停泵，应使泵继续运转1-2分钟，排出部分工作液。
3）关闭电动机。
4）如果停车时间超过一天，须将泵体底部的螺塞打开将泵体内水放净。
     6、泵在下列条件下使用时，应加装附属设备。
1）被抽除空气或气体中含有灰尘，必须在进气管上安装过滤器。
2）被抽气体中含有大量蒸汽时，必须在进气管前加装冷凝器。
3）抽除带有腐蚀性气体时，在进入泵前，必须进行中和。
4）被抽除的气体或空气的温度超过35℃，在进入泵前必须经过冷却装置，以保证它的温度不超过35℃。
5）被抽除的气体或空气中含有大量液体时，必须在泵的进气管前装置分离器。
6）泵的起动电流往往超过电机额定电流几倍，必须配用起动开关。
